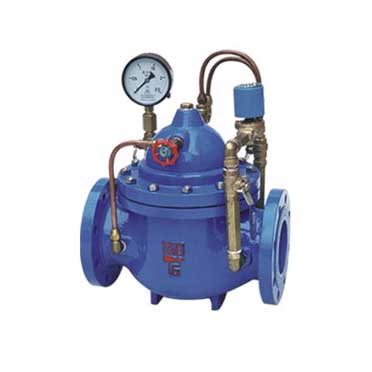

600X水力電動控制閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
600X水力電動控制閥
|
|
結構及用途
該閥主要由主閥4、針閥2、電磁向?qū)чy1與球閥3等組成。水力電動控制閥是用于安裝在管路中作為電動遙控開啟和關閉的功能，同時可加裝速度調控裝置，可取代啟閉閘閥或蝶閥的大型電動裝置。維修簡單、使用方便、安全可靠。
主要技術參數
| 公稱壓力 |
1.0MPa |
1.6MPa |
2.5MPa |
| 殼體試驗壓力 |
1.5MPa |
2.4MPa |
3.75MPa |
| 密封試驗壓力 |
1.1MPa |
1.76MPa |
2.75MPa |
| 工作溫度 |
0～80℃ |
| 電低動作壓力 |
P1≥0.07MPa |
| 電磁閥電壓交流 |
220V |
| 電磁閥電壓直流 |
24V |
| 適作介質 |
水 |
主要外形尺寸
| 公稱通徑 DN(mm) |
L |
A |
A1 |
H |
H1 |
F |
| 20 |
180 |
194 |
136 |
342 |
250 |
116 |
| 25 |
180 |
194 |
136 |
342 |
250 |
116 |
| 32 |
180 |
194 |
136 |
342 |
250 |
116 |
| 40 |
240 |
240 |
155 |
395 |
278 |
170 |
| 50 |
240 |
240 |
155 |
395 |
278 |
170 |
| 65 |
250 |
255 |
165 |
405 |
298 |
180 |
| 80 |
285 |
280 |
175 |
430 |
315 |
210 |
| 100 |
360 |
332 |
195 |
510 |
350 |
275 |
| 125 |
400 |
375 |
220 |
560 |
365 |
310 |
| 150 |
455 |
408 |
230 |
585 |
420 |
355 |
| 200 |
585 |
485 |
255 |
675 |
450 |
460 |
| 250 |
650 |
550 |
300 |
730 |
470 |
500 |
| 300 |
800 |
630 |
340 |
760 |
490 |
580 |
| 350 |
860 |
735 |
415 |
840 |
526 |
640 |
| 400 |
960 |
788 |
430 |
910 |
570 |
715 |
| 450 |
1075 |
850 |
460 |
1070 |
610 |
780 |
| 500 |
1075 |
905 |
490 |
1135 |
665 |
830 |
| 600 |
1230 |
970 |
530 |
1270 |
725 |
920 |
| 700 |
1650 |
1050 |
560 |
1460 |
865 |
980 |
| 800 |
1750 |
1135 |
610 |
1640 |
975 |
1050 |
法蘭連接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84標準
PN2.5MPa按GB9113.4-88標準
|
|
|
|
