900X緊急關閉閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
作用與用途：該閥是用于生活小區消防用水與生活用水并聯的供水系統中。 當消防用水時，閥門自動緊急關閉，切斷生活用水保證消防用水。當消防結 束時，閥門自動打開，恢復生活供水比傳統的消防單獨供水更能節約成本。
壓力等級：PN10、PN16、PN25
隔膜式：DN50～400
活塞式：DN350～750

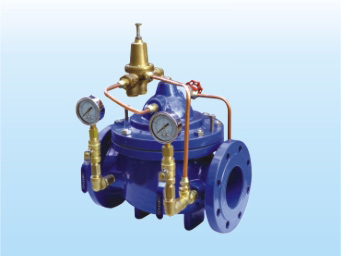

900X緊急關閉閥
|
 結構及用途
該閥由主閥2、針閥5、導閥1、球閥3與壓力表4等組成。緊急關閉閥用于生活小區中消防用水與生活用水并聯的供水系統中。當消防用水時閥門自動緊急關閉生活用水保證消防用水。當消防結束時，閥門自動打開，恢復生活用水。比傳統的消防單獨供水更能節約成本。
主要技術參數
公稱壓力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
殼體試驗壓力
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
密封試驗壓力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
最大入口壓力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
出口壓力可 調節的范圍
|
0.09-0.8MPa
|
0.10-1.2MPa
|
0.15-1.6MPa
|
工作溫度
|
0～80℃
|
最低動作壓力
|
P1≥0.07MPa
|
適作介質
|
水
|
主要外形尺寸
| 公稱通徑 DN(am) |
L |
A |
A1 |
H |
H1 |
F |
| 20 |
180 |
292 |
136 |
342 |
247 |
116 |
| 25 |
180 |
292 |
136 |
342 |
247 |
116 |
| 32 |
180 |
292 |
136 |
342 |
247 |
116 |
| 40 |
240 |
330 |
155 |
395 |
278 |
170 |
| 50 |
240 |
330 |
155 |
395 |
278 |
170 |
| 65 |
250 |
350 |
165 |
405 |
298 |
180 |
| 80 |
285 |
365 |
175 |
430 |
313 |
210 |
| 100 |
360 |
410 |
195 |
510 |
350 |
275 |
| 125 |
400 |
455 |
220 |
560 |
365 |
310 |
| 150 |
455 |
475 |
230 |
585 |
420 |
355 |
| 200 |
585 |
530 |
255 |
675 |
450 |
460 |
| 250 |
650 |
623 |
300 |
730 |
470 |
500 |
| 300 |
800 |
700 |
340 |
760 |
490 |
580 |
| 350 |
860 |
840 |
415 |
840 |
526 |
640 |
| 400 |
960 |
880 |
430 |
91O |
570 |
715 |
| 450 |
1075 |
930 |
460 |
1030 |
610 |
780 |
| 500 |
1075 |
980 |
490 |
1135 |
665 |
830 |
| 600 |
1230 |
1060 |
530 |
1270 |
725 |
920 |
| 700 |
1650 |
1130 |
560 |
1460 |
865 |
980 |
| 800 |
1750 |
1230 |
610 |
1640 |
975 |
1050 |
|
|
|
