風道閥門



　　通風系統的風道閥門依其作用不同可分為風道密閉閥、風道調節閥、風道止回閥。風道密閉閥的作用是在管道中隔斷或切斷氣流。隔斷氣流時要求閥門內泄露為零，切斷氣流時則允許有一定的泄漏量。風道調節閥的作用是在通風系統中起平衡流量調節作用，例如維持個系統之間的壓力、各廠房內的溫度和濕度等，為了達到此目的我們需要根據起流量特性對風道調節閥進行控制。通風蝶閥為風道密閉閥，近年來隨著工農業的發展而應用較多。為此，我廠工程技術人員開發設計了的不同規格的系列蝶閥供用戶選擇。



　　The air channel valve of a ventilating system covers air channel closing valve air channel adiusting valve and air channel check valve which are of different actions The action of the air channel closing valve comes at cutting offor isolating the airfIow inside of the Pipeline with the inte rnalleak of the valve required to be ze ro at isoIating the airflow while a certain leakage allowed at cutting off the airfIow The air channel adiusting valve acts at flow balance adiusting in the ventilating system，such as to keep the Pressure between the svstems and the temperature and humidifv inside of the factorv house，and，to qet this Purpose，the valve needs to be controlledupon the flowproperty The ventilating butterfly valve is to be the air channel closing valve and much more applied along with the development of both indusfry and agriculture in the recent years The refore the technicians in this Co have designed and developed series butterfly valves in different specifications for users to select.

主要性能規范Main Performance Specifications

型號	公稱壓力PN/MPa	試驗壓力/MPa		適用介質	適用溫度/℃
D941W-O.lC QD941W-O.lC	0.01	殼體試驗	密封試驗	含塵煙氣、 煙氣、 空氣等	≤300
		0.11	0.011
D941W-1C QD941W-1C	0.1	0.2	0.11

主要零件材料Main parts materia

零件名稱Part Name	閥體、蝶板、支架 Valve body，disc，support	閥桿Stem	填料Packing
材料Material	Q235A	2Crl3	柔性石墨FIexible Graphire

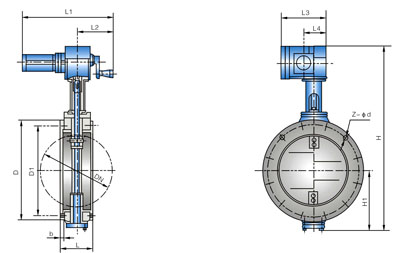

主要尺寸及重量

型號：D941W-0.1C、QD941W-0.1C
公稱通徑 DN(mm)	尺寸											重量
	D	D1	L	L1	L2	L3	L4	b	Z-φd	H	H1
200	320	280	140	490	190	255	182	22	8-φ175	715	184	66
250	375	335	140	490	190	255	182	24	12-φ175	822	229	78
300	440	395	170	490	190	255	182	24	12-φ22	910	258	-
350	490	445	170	490	190	255	182	26	12-φ22	-	-	-
400	540	495	190	490	190	255	182	28	16-φ22	990	308	128
450	595	550	190	490	190	255	182	28	16-φ22	1037	328	130
500	645	600	190	490	190	255	242	30	20-φ22	1258	352	183
600	755	705	210	490	190	315	242	30	20-φ26	1490	464	211
700	860	81O	210	490	190	315	242	32	24-φ26	1480	470	327
800	975	920	210	490	190	315	242	34	24-φ30	1633	525	378
900	1075	1020	250	490	190	315	242	36	24-φ30	-	-	-
1000	1175	1120	250	828	190	315	242	36	28-φ30	-	-	-
1200	1375	1320	250	828	185	715	485	30	32-φ30	2345	760	763
1400	1575	1520	300	828	185	715	485	30	36-φ30	-	-	-
1600	1790	1730	300	828	185	715	485	32	40-φ30	-	-	-
1800	1990	1930	300	828	185	715	485	34	44-φ30	-	-	-
2000	2190	2130	300	828	185	715	485	34	48-φ30	3205	1180	1502
2200	2405	2340	350	1029	372	1015	757	36	52-φ33	-	-	-
2400	2605	2540	350	1029	372	1015	757	38	56-φ33	-	-	-
2600	2805	2740	350	1029	372	1015	757	40	60-φ33	-	-	-
2800	3030	2960	400	1029	372	1015	757	42	64-φ36	-	-	-
3000	3230	3160	400	1029	372	1015	757	42	68-φ36	-	-	-

主要尺寸及重量

型號： D941W-1C、QD941W-1C
公稱通徑 DN(mm)	尺寸 (mm)									重量 (kg)	電動裝置型號
	D	D1	L	A2	L1	H	H2	b	Z-出d
100	176	138	98	190	190	560	88	4	8-φ10	39	Q5-1
150	226	188				590	113		8-φ135	40
200	276	238				628	138		8-φ135	42	Q125-1
250	326	288				650	163		12-φ135	45
300	376	338				690	188	5	12-φ135	50
350	426	388	100	223	313	750	213		12-φ135	55
400	476	438				880	243	6	16-φ135	66
450	526	488				930	268		16-φ135	70
500	576	538				980	293	8	16-φ135	78
600	676	638				1040	323	10	20-φ135	88	Q25-1
700	776	738				1180	393		24-φ135	105
800	890	8500	120			1290	460	12	24-φ135	190	Q60-1
900	990	9500				1390	51O		24-φ135	200
1000	1090	1050	150			1490	560	14	28-φ135	215
1100	1190	1150				1600	650		32-φ14	285	Q120-1
1200	1290	1250				1700	700		32-φ14	360
1400	1490	1450				1900	800		36-φ14	420
1600	1720	1670	200			2286	930	18	40-φ18	580	Q250-1
1800	1920	1870				2486	1030		44-φ18	740
2000	2140	2080	250	300	439	2736	1150	22	48-φ22	1100
2200	2340	2280				2976	1270		52-φ22	1345	Q500-1
2400	2540	2480				3176	1370		56-φ22	1570
